如何识别DWG版本?如何判断DWG文件是否因为版本高而无法打开?

2017-12-12T14:42:08

有的时候, 因版本问题遇到图纸打不开的时候, 您是不是很想知道, 手头的这个dwg文件程序到底是autocad哪个版本所建造的啊?我有办法。
1:用windows 自带的记事本程序打开dwg文件。

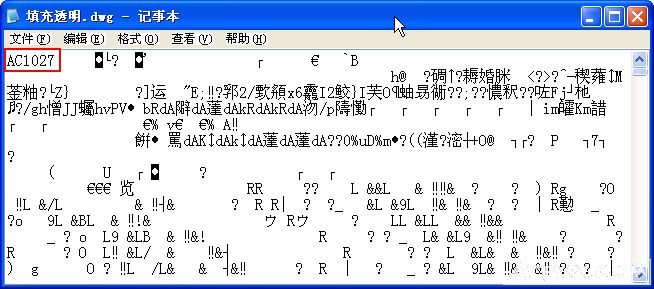

2:很多乱码, 看不懂, 是吧?一定不要紧, 就在第一行里你一定可以能够去寻找到 AC****字样。 如下图所示。    3:这个AC****可以协助你识别现在这个dwg文件是用哪个版本Autocad所创建的, 用哪个版本的CAD可以打开这个文件。 怎么才能识别DWG版本?如何判断DWG文件是否因为版本高而再也不能够打开?_arp联盟
下面我列出大家比较常用的的几个版本, 至于AutoCAD R14及以前的版本就不会再列了。
AC1015 2000版DWG, AutoCAD 2000和2002版的默认保存格式, 用2000上面版本可以打开
AC1018 2004版DWG, AutoCAD 2004、2005、2006版的默认保存格式, 用2004以上版本可以打开
AC1021 2007版DWG, AutoCAD 2007、2008、2009版的默认保存格式, 用2007以上版本可以打开
AC1024 2010版DWG, AutoCAD 2010、2011、2012版的默认保存格式, 用2010以上版本可以打开
AC1027 2013版DWG, AutoCAD 2013、2014版的默认保存格式, 用AutoCAD 2013以上版本可以打开

说明:我们我自己可以看到虽然AutoCAD每年都升级, 但DWG格式可以说是是3年更新一个版本, 新版本DWG中会增加一些新图形对象的支持, 同一个时间文件的压缩比会有一些不同。 高版本的CAD软件可以打开低版本的DWG文件, 低版本的CAD是无法打开高版本的DWG文件。      AUTOCAD 后续又发布出来了2015版、2016版和2017版, 但DWG格式并没有变化, 仍使用2013版DWG格式。 (2016年11月10日)    AUTOCAD 的2018版采用了新的DWG格式, 因为中间隔了5个版本, 这一次编号不是加3, 而是加5, 变成了AC1032.
用浩辰CAD207等版本可以打开从R2.5-2013所有版本的DWG文件, 安装包只有100多MB, 用浩辰CAD来进行软件版本转换也是一个很好的选择中。 当前最新发布的浩辰CAD 2018测试版本已支持2018版的DWG格式。      在AUTOCAD和浩辰CAD高版本中打开图纸文件时, 在命令行会显示文件的版本, 当然前提是DWG文件能打开。
